استاندارد لیبل گذاری کابل شبکه

در دنیای پیچیده فناوری اطلاعات، کابل‌های شبکه نقش مهمی در اتصال دستگاه‌ها و انتقال داده‌ها ایفا می‌کنند. لیبل‌گذاری صحیح کابل‌های شبکه نه‌تنها به بهبود مدیریت زیرساخت‌های ارتباطی کمک می‌کند، بلکه باعث صرفه‌جویی در زمان و کاهش خطاها در هنگام عیب‌یابی و نگهداری می‌شود. بدین ترتیب امروزه استاندارد ANSI/TIA-606-B و نسخه به‌روز شدۀ آن، ANSI/TIA-606-C، به‌عنوان رایج‌ترین استانداردها در این زمینه، اصول و راهنمایی‌های جامعی برای لیبل‌گذاری کابل‌های شبکه آموزش می‌دهند. در ادامه به بررسی اصول، الزامات و فواید استاندارد لیبل گذاری کابل شبکه می‌پردازیم. با ما همراه باشید.

تاریخچه و تکامل استانداردها

طبق گفته وب‌سایت پاناتل:

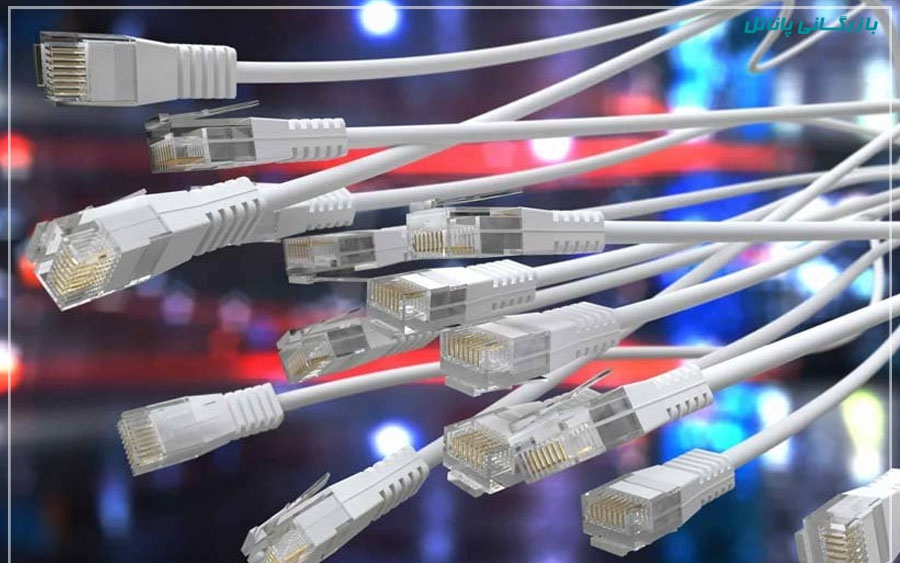

کابل شبکه به کابل‌هایی گفته می‌شود که داده‌ها و اطلاعات به کمک آن‌ها در شبکه‌های کامپیوتری منتقل می‌شوند که می‌تواند به‌صورت محلی (LAN)، شهری (MAN) یا جهانی (WAN) طراحی ‌شود. این کابل‌ها برای اتصال دستگاه‌های مختلف مانند سرورها، روترها، سوئیچ‌ها و کامپیوترها استفاده می‌شوند. بدین ترتیب برای شناخت و درک بهتر کاربرد و نحوه استفاده از این کابل‌ها، استاندارد TIA-606 برای اولین بار در سال 2002 با نام TIA-606-A معرفی شد.

این استاندارد با هدف ایجاد یک رویکرد یکپارچه برای مدیریت و لیبل‌گذاری زیرساخت‌های ارتباطی طراحی شد. نسخه اولیه این استاندارد شامل چهار کلاس مدیریتی بود:

• کلاس 1: اتاق مخابراتی تکی؛
• کلاس 2: اتاق‌های مخابراتی متعدد در یک ساختمان؛
• کلاس 3: زیرساخت‌های ارتباطی در چندین ساختمان؛
• کلاس 4: سیستم‌های مخابراتی که در مکان‌های جغرافیایی مختلف گسترش یافته‌اند.

این استاندارد، اصول اولیه‌ای مانند لیبل‌گذاری کابل‌ها در دو انتها و استفاده از شماره‌گذاری‌های منطقی را معرفی کرد. در سال 2012، استاندارد TIA-606-B منتشر شد که علاوه‌بر اصلاحات نسخه قبلی، شامل الزامات جدیدی نظیر استفاده از رنگ‌بندی‌های خاص و بهبود شفافیت در طراحی لیبل‌ها بود. نسخه استاندارد لیبل‌گذاری کابل های شبکه TIA-606-C در سال 2017 منتشر شد و با تغییرات مهمی مانند هماهنگی با استانداردهای بین‌المللی ISO/IEC TR14763-2-1 و افزودن سیستم‌های شناسایی برای اجزای مختلف، تکامل یافت.

اصول کلیدی لیبل‌گذاری کابل‌های شبکه

استانداردهای ANSI/TIA-606-B و ANSI/TIA-606-C مجموعه‌ای از اصول کلیدی را برای لیبل‌گذاری کابل‌ها تعریف کرده‌اند که عبارت‌اند از:

• منطق و سازگاری: تمام لیبل‌ها باید با نقشه‌های پروژه و ساختار فیزیکی مکان مطابقت داشته باشند.
• اطلاعات کلیدی: لیبل‌ها باید شامل اطلاعاتی نظیر ساختمان، شماره اتاق، کابینت، پریز شبکه، رک و پورت باشند.
• دوام و ماندگاری: مواد مورد استفاده در لیبل باید به‌گونه‌ای باشند که در طول عمر کابل یا تجهیزات باقی بمانند و نوشته‌های آن‌ها خوانا باقی بماند.
• شمول گسترده: علاوه‌بر کابل‌ها، سخت‌افزارهای مرتبط نظیر پچ پنل‌ها، رک‌ها، کابینت‌ها، پورت‌ها و مکان‌های مخابراتی نیز باید لیبل‌گذاری شوند.

الزامات لیبل‌گذاری کابل‌ها

برای اجرای صحیح استاندارد لیبل‌گذاری کابل های شبکه، رعایت الزامات زیر ضروری است:

• شناسه دائمی: هر لیبل باید شامل شناسه‌ای دائمی و قابل‌ردیابی باشد که به‌طور منطقی سازمان‌دهی شده باشد.
• لیبل‌گذاری در هر دو انتها: هر کابل باید در دو انتهای خود لیبل داشته باشد و این لیبل‌ها باید نقاط انتهایی کابل را مشخص کنند.
• خوانایی و دوام: لیبل‌ها باید مطابق با استاندارد UL969 باشند که الزامات خوانایی، مقاومت در برابر آسیب و چسبندگی را تعیین می‌کند.
• رنگ‌بندی: استفاده از کدهای رنگی برای شناسایی نوع کابل و عملکرد آن توصیه می‌شود.

کدهای رنگی استاندارد

طبق گفته وب‌سایت www.bradyid.com:

در استاندارد لیبل‌گذاری کابل های شبکه TIA-606-B، کدهای رنگی مشخصی برای شناسایی نوع کابل و اجزای شبکه تعریف شده است. برخی از این کدها عبارت‌اند از:

• نارنجی: نقطه اتصال دفتر مرکزی؛
• سبز: اتصال‌های شبکه در سمت مشتری؛
• آبی: خاتمه کابل‌های افقی؛
• قهوه‌ای: کابل‌های بین ساختمان‌ها؛
• زرد: مدارهای کمکی مانند سیستم‌های هشدار و امنیتی؛
• بنفش: تجهیزات عمومی مانند LANها و کامپیوترهای مستقل؛
• سفید: کابل‌های زیرساختی بین اتاق‌های اصلی و اتاق‌های مخابراتی؛
• قرمز: سیستم‌های تلفنی کلیدی و ترمینال‌ها.

انواع لیبل‌های کابل شبکه

برای لیبل‌گذاری کابل‌های شبکه، انواع مختلفی از لیبل‌ها وجود دارد که هرکدام برای کاربرد خاصی طراحی شده‌اند:

• لیبل پرچمی: این نوع لیبل از جنس PVC ساخته می‌شود و بر روی ابتدا و انتهای کابل نصب می‌شود. این لیبل‌ها مقاومت بالایی در برابر مواد شیمیایی و رطوبت دارند و اطلاعات مهمی مانند پورت و رک روی آن‌ها چاپ می‌شود.
• لیبل شماره‌ای: شامل اعداد از 0 تا 9 است که برای نشان‌دادن نوع پورت و رک کابل استفاده می‌شود. این لیبل‌ها برای شناسایی سریع و آسان بسیار مناسب هستند.
• لیبل کمربندی: به‌شکل جعبه‌ای طراحی شده است و مشخصات کابل بر روی یک برگه کاغذ درج و داخل جعبه قرار می‌گیرد. این نوع لیبل‌ها مقاومت خوبی در برابر عوامل محیطی دارند.

این لیبل ها ممکن است برای انواع کابل های شبکه مختلف متفاوت باشند. در ویدیوی زیر، بیشتر با این انواع که گفتیم آشنا می شوید.

مشخصات رک و پچ پنل در لیبل‌گذاری

یکی از مهم‌ترین اطلاعاتی که روی لیبل‌ها در استاندارد لیبل‌گذاری کابل های شبکه درج می‌شود، مشخصات مربوط به رک و پچ پنل است. برای شناسایی رک، دو روش رایج وجود دارد:

• روش FS.XY: در این روش، حرف F نشان‌دهندۀ طبقه، حرف S معرف اتاق کامپیوتر و XY مختصات رک را تعیین می‌کنند.
• روش FS.R: این روش مشابه روش قبلی است؛ اما به‌جای مختصات XY از R برای نشان‌دادن شماره اتاق شبکه استفاده می‌شود.

مشخصات پچ پنل نیز با استاندارد FS.R-R مشخص می‌شود که اطلاعات کاملی از موقعیت مکانی آن ارائه می‌دهد. این استانداردها کمک می‌کنند تا اطلاعات به‌راحتی قابل‌ردیابی و مدیریت باشند.

ابزارها و تکنولوژی‌های لیبل‌گذاری

پیشرفت‌های فناوری باعث شده است که فرایند لیبل‌گذاری آسان‌تر و دقیق‌تر شود. پرینترهای لیبل‌زن صنعتی، مانند BradyPrinter M611، امکان طراحی، پیش‌نمایش و چاپ لیبل‌ها را فراهم می‌کنند. این دستگاه‌ها با استفاده از برنامه‌های موبایلی، قابلیت مدیریت و ویرایش لیبل‌ها را در محل فراهم می‌کنند.

فواید لیبل‌گذاری استاندارد

اجرای صحیح استاندارد لیبل‌گذاری کابل های شبکه مزایای متعددی به‌همراه دارد:

• بهبود کارایی: کاهش زمان لازم برای نصب و عیب‌یابی؛
• حفظ سوابق: مستندسازی دقیق زیرساخت‌ها برای مدیریت بهتر؛
• افزایش اعتبار: نشان‌دادن تخصص و حرفه‌ای‌بودن در اجرای پروژه‌ها؛
• رعایت الزامات ضمانت: برخی از تولیدکنندگان کابل، تقدیم ضمانت‌نامه را منوط به لیبل‌گذاری صحیح و مستندسازی می‌کنند.

سخن پایانی

استاندارد لیبل‌گذاری کابل های شبکه نه‌تنها به سازماندهی بهتر و کاهش خطاها کمک می‌کند، بلکه نقش مهمی در بهبود مدیریت زیرساخت‌های ارتباطی دارد. با اجرای اصول و الزامات استاندارد ANSI/TIA-606-B و نسخه‌های بعدی آن، می‌توان اطمینان حاصل کرد که شبکه‌ها به‌طور مؤثر و با حداقل مشکلات مدیریت شوند. استفاده از تکنولوژی‌های مدرن نیز می‌تواند فرایند لیبل‌گذاری را سریع‌تر و کارآمدتر کند.
