جعبه تقسیم ضد انفجار چیست و چه کاربردی دارد؟

در محیط های پرخطری چون کارخانجات پتروشیمی، نفت و گاز، مواد شیمیایی و … کوچکترین جرقه می تواند انفجار و حریق را به دنبال داشته و آسیب های جبران ناپذیری را به سیستم وارد کند. ایجاد جرقه و اتصالات در مدارات الکتریکی اجتناب ناپذیر است، لذا توصیه می گردد تا انشعاب کابل ها و ترمینال ها که احتمال ایجاد جرقه در آنها بالا است، درون محفظه ای قرار گیرند تا در صورت بروز جرقه، این اتفاق به خارج از محفظه منتقل نشده و از آسیب های ناشی از انفجار و حریق در سیستم ممانعت به عمل آید. این محفظه همان جعبه تقسیم ضد انفجار است که انواع مختلفی دارد و لازم است تا از هر کدام در زون مخصوص استفاده شود. به منظور کسب اطلاعات بیشتر در خصوص اینکه جعبه تقسیم ضد انفجار چیست تا انتهای این متن با ما همراه باشید.

جعبه تقسیم ضد انفجار چیست؟

جعبه تقسیم ضد انفجار یکی از تجهیزات الکترونیکی مهم است. اتصالات برقی جهت انتقال جریان برق در مدار در جعبه تقسیم انجام می گیرد. سیم و کابل برق وارد جعبه تقسیم می شوند و از طریق ترمینال های موجود در آن انشعاب گرفته می شوند. یکی از دلایل قطعی جریان برق، قطعی در انشعابات خروجی از جعبه تقسیم است. در محیط های خطرناک با قابلیت انفجار و آتش سوزی بالا توصیه می گردد تا از جعبه تقسیم ضد انفجار استفاده شود. جعبه تقسیم علاوه بر مدیریت و کنترل کابل های سیستم در صورت بروز انفجار و جرقه های داخلی از گسترش آنها به خارج از جعبه که می تواند آسیب های جبران ناپذیری به دنبال داشته باشد، ممانعت می کند.

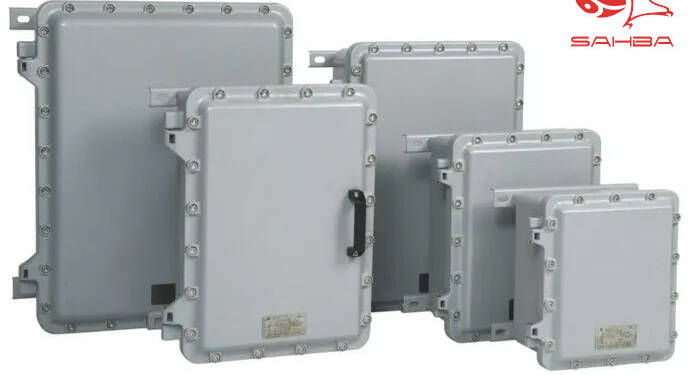

ظاهر جعبه تقسیم ضد انفجار شبیه به جعبه های دیگر است اما جعبه تقسیم ضد انفجار به گونه ای طراحی شده است که از انتقال جرقه های الکتریکی به خارج از جعبه جلوگیری می کند. در صورتی که جرقه های ناشی از اتصالات و کابل های برقی ایجاد شود و این جرقه ها به ویژه در محیط های قابل احتراق و انفجار به به بیرون از جعبه انتقال یابد، انفجارها و احتراق های غیر قابل کنترلی در سیستم ایجاد شده و آسیب های جبران ناپذیری متوجه سیستم خواهد شد.

انواع جعبه تقسیم ضد انفجار

جعبه تقسیم ضد انفجار در چهار ساختار کلی جعبه تقسیم ضد انفجار وارم (Warom)، جعبه تقسیم ضد انفجار جی آر پی (GRP)، جعبه تقسیم ضد انفجار کورتم (cORTEM) و جعبه تقسیم ضد انفجار سیاگ (CEAG) تقسیم می شوند. هر کدام از این انواع ساختار و ویژگی های مخصوص به خود را دارند. برخی از این ویژگی ها به شرح ذیل است:

•  جعبه تقسیم وارم Warom:

از این تجهیز در محیط هایی با درجه ریسک بالا که احتمال حریق و انفجار در آنها بالا است، استفاده می شود. جنس متریال مورد استفاده در آنها از چدن یا آلومینیوم است. جعبه تقسیم های چدنی چگالی و درجه سختی بالایی دارند. اغلب در زون های 1،2،21 و 22 از این جعبه تقسیم استفاده می شود. این تجهیز خود دارای مدل های مختلف تایپ A تا F است. رده محافظتی این تجهیز IP66 است. آلیاژ آلومینیوم فاقد مس در این تجهیز سبب می گردد تا در مناطقی با احتمال انفجار و آتش سوزی بالا مورد استفاده قرار گیرند. بازه دمایی این تجهیز از 60- تا 55+ درجه سانتیگراد است. رنگ زرد و وزن بین 0.7 تا 2.1 کیلوگرم از دیگر ویژگی های این محصول است.

• جعبه تقسیم جی آر پی GRP:

متریال مورد استفاده در این تجهیز از نوع پلیمری است و در محیط هایی با درجه ریسک متوسط از این تجهیز استفاده می شود. درجه حفاظتی این تجهیز IP66 است. در تولید این تجهیز از پلی استر تقویت شده همراه با فیبر نوری استفاده می شود. مقاومت بالا در برابر آلودگی روغن های سوختنی، سبک بودن، مقاومت در برابر شوک های مکانیکی و ضربه و … در انواع کارخانجات صنعتی مورد استفاده قرار می گیرند. درب جعبه واشر سیلیکونی دارد که امکان عملکرد جعبه در بازه دمایی پایین و بالا را امکانپذیر می کند.

• جعبه تقسیم کورتم Cortem:

این جعبه تقسیم ضد انفجار دارای درجه حفاظتی  IP66 است. اغلب در پتروشیمی و صنایع نفت و گاز مورد استفاده قرار می گیرد و پتانسیل استفاده در محیط هایی با احتمال مخاطرات زیاد را دارد. بازه دمایی عملکرد این تجهیز بین 20- تا 50+ درجه سانتیگراد است. این جعبه تقسیم ضد انفجار دارای دو مدل SA و P است. در مدل SA از آلومینیوم و در مدل P از GRP در تولید محصول استفاده می شود. حفاظت ضد انفجار، مقاومت نسبت به رطوبت و گرد و غبار از ویژگی های این تجهیز است.

• جعبه تقسیم سیاگ CEAG:

ساختار این جعبه های تقسیم به صورت گرد و مربعی است و حجم بالایی از ترمینال ها و اتصالات برقی در این تجهیز قرار می گیرند. جنس این تجهیز از آلومینیوم، استنلس استیل یا فولاد ضد زنگ و GRP است. درجه حفاظتی آن IP67 است. اغلب در مناطق عملیاتی زون 1 و 2 از این جعبه تقسیم استفاده می شود.

ویژگی جعبه تقسیم ضد انفجار

متناسب با نام جعبه تقسیم ضد انفجار از این تجهیز در محیط هایی با احتمال بالای آتش سوزی و انفجار استفاده می شود، لذا لازم است تا جعبه تقسیم ضد انفجار از حداقل ویژگی هایی برخوردار باشد. برخی از این ویژگی ها عبارتند از:

• مقاومت بالا در برابر انفجار: این تجهیزات طوری ساخته شده اند که علاوه بر اینکه از انفجارهای احتمالی داخل آنها پیشگیری می شود، به سبب ماهیت و ساختاری که دارند، در صورت انفجار، انفجار، جرقه و احتراق را به بیرون از خود انتقال نداده و از این نظر مقاومت بالایی در برابر انفجار دارند.
• بهره گیری از عایق برقی کافی و مناسب
• ضد آب بودن
• مطابقت با استانداردهای بین المللی: جعبه تقسیم ضد انفجار با استانداردهای بین المللی مانند IECEx، ATEX و NEC مطابقت دارد و از این طریق ایمنی و امنیت کاربران را تامین می کند.
• مقاومت بالا در برابر ضربه
• مقاومت زیاد در مقابل شوک الکتریکی
• محدوده دمایی بالا: این تجهیز در محدوده دمایی بالایی قادر به کار کردن است و این ویژگی امکان استفاده از این تجهیز در هر شرایط محیطی را فراهم می آورد.

کاربرد جعبه تقسیم ضد انفجار

زمانی که نیاز به جریان برق در مدار و انشعاب گرفتن از آن در محیط های با احتمال آتش سوزی و انفجار بالا باشد از جعبه تقسیم ضد انفجار استفاده می شود. این تجهیزات در صنایع نفت و گاز، پتروشیمی، شیمیایی، فولاد، معدنی و … که احتمال انفجار بالا است، کاربرد زیادی دارد. از این تجهیز در محیط های پر ریسک با احتمال بالای حریق و انفجار استفاده می کنند. در محیط های پر خطری که کوچکترین جرقه الکتریکی می توانند سبب انفجار و حریق گردد از تجهیزات ضد انفجار استفاده می کنند. جعبه تقسیم ضد انفجار مجموعه ای از کابل ها و ترمینال ها را در خود جای داده و در صورت هرگونه اتصالی و جرقه داخل کابل ها و مدارات الکتریکی، این جرقه به بیرون از جعبه منتقل نشده و از ایجاد انفجار و حریق در این محیط های مستعد به انفجار جلوگیری می شود.

جعبه تقسیم ضد انفجار و باکس ضد انفجار هر دو نقش حیاتی در ایمنی و عملکرد صحیح سیستم‌های الکتریکی در محیط‌های خطرناک دارند. با این حال، کاربردها و طراحی آن‌ها متفاوت است. جعبه تقسیم ضد انفجار برای اتصالات و توزیع کابل‌ها استفاده می‌شود، در حالی که باکس ضد انفجار برای محافظت از تجهیزات الکتریکی و الکترونیکی بزرگ‌تر و پیچیده‌تر طراحی شده است. انتخاب مناسب بین این دو به نیازهای خاص و شرایط محیطی وابسته است.برای اطلاع از قیمت باکس ضد انفجار و جعبه تقسیم ضد انفجار با ما تماس بگیرید و بهترین گزینه‌ها را برای نیازهای ایمنی خود پیدا کنید.

نتیجه گیری

دراین مقاله به بررسی اینکه جعبه تقسیم ضد انفجار چیست پرداختیم ، جعبه تقسیم ضد انفجار از جمله تجهیزات پرکاربرد است که در محیط هایی با احتمال بالای انفجار و آتش سوزی مورد استفاده قرار گرفته و با استفاده از ویژگی ها و قابلیت هایی مانند مقاومت زیاد در برابر انفجار، جلوگیری از انتقال جرقه و احتراق به خارج از خود، عایق مناسب، ضد آب و گرد و غبار، مطابقت با استانداردهای جهانی، مقاومت در برابر ضربه و شوک الکتریکی و … به حفظ ایمنی کارکنان و نگهداری از تجهیزات کمک می کند. به منظور خرید چنین تجهیز با اهمیتی، توصیه می گردد تا از تامین کنندگان معتبری که در زمینه تامین و فروش محصولات ضد انفجار تجربه دارند استفاده گردد. یکی از بهترین این تامین کنندگان شرکت صهبا است. شرکت صهبا انواع گلند و جعبه تقسیم ضد انفجار را تامین و در اختیار متقاضیان قرار می دهد. اغلب متصدیان مخازن نفت و گاز، پالایشگاه ها و معادن، صنایع رنگ و کاغذ، سکوهای نفتی، پمپ بنزین ها، جایگاه های CNG، کارخانجات پتروشیمی، کارخانجات تولید مواد شیمیایی و … به منظور کاهش مخاطرات ناشی از انفجار از محصولات ضد انفجار استفاده می کنند و از جمله مشتریان شرکت صهبا به شمار می روند.
