ضخامت لایه در آبکاری کروم

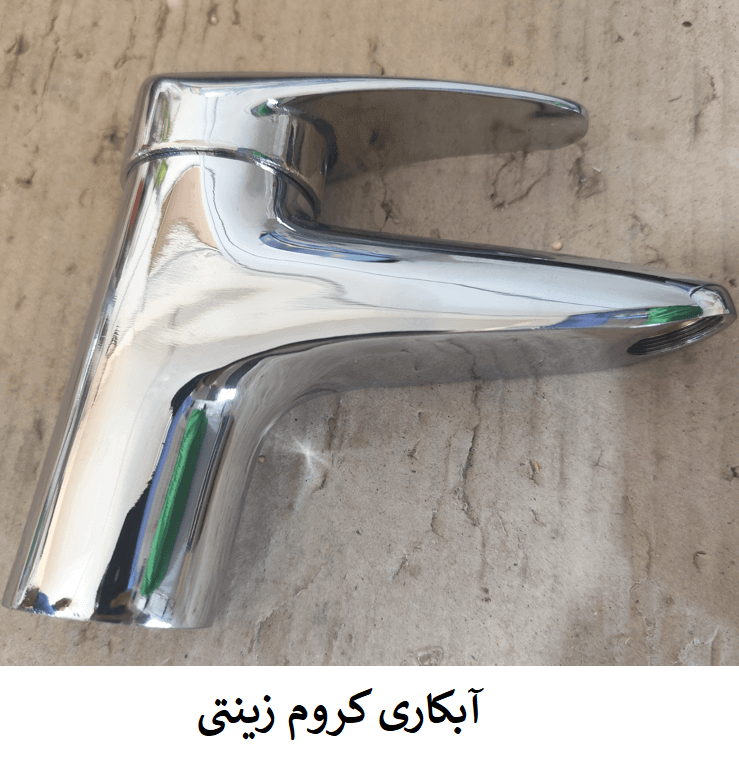

ضخامت آبکاری کروم زینتی

در دنیای آبکاری کروم، ضخامت لایه کروم زینتی نه تنها یک پارامتر فنی است، بلکه مانند لایه‌ای محافظ بر پوست فلز عمل می‌کند که زیبایی و مقاومت را همزمان تضمین می‌کند. تصور کنید یک قطعه برنجی که بدون لایه نیکل زیرین، در معرض خوردگی قرار گیرد؛ اینجا ضخامت 15 میکرون نیکل زیرین وارد میدان می‌شود، نه به عنوان یک پوشش ساده، بلکه به عنوان سپری که یون‌های خورنده را دفع می‌کند. این لایه، که اغلب از نیکل براق یا نیمه‌براق تشکیل شده، پایه‌ای محکم برای کروم فراهم می‌آورد. حالا، لایه کروم خود: در آبکاری زینتی، ضخامت آن بین 0.5 تا 2 میکرون نوسان می‌کند – عددی که به نظر ناچیز می‌رسد، اما در مقیاس نانویی، این 0.5 میکرون می‌تواند تفاوت بین یک سطح آینه‌وار و یک لایه مات را رقم بزند.

برای دستیابی به این ضخامت دقیق، چگالی جریان الکتریکی نقش کلیدی ایفا می‌کند. در حمام‌های کروم زینتی، که معمولاً حاوی اسید کرومیک و کاتالیست‌های سولفوریک هستند، جریان 10 تا 20 آمپر بر دسی‌متر مربع برای رسیدن به 1 میکرون در 1 دقیقه ایده‌آل است. اما خلاقیت در اینجا نه در افزایش جریان، بلکه در پالس‌دار کردن آن نهفته: پالس‌های 50 هرتز با duty cycle 50% می‌تواند یکنواختی ضخامت را تا 15% بهبود بخشد، به ویژه روی سطوح پیچیده مانند دستگیره‌های خودرو که شیارهای ریز دارند.

• مزایای ضخامت 0.5 میکرون: ایده‌آل برای کاربردهای داخلی، جایی که زیبایی اولویت دارد اما سایش کم است؛ مثلاً در جواهرات تزئینی که نورپردازی محیطی براقیت را حفظ می‌کند.
• بهینه‌سازی در 1 میکرون: تعادل عالی برای قطعات نیمه‌صنعتی، مانند شیرآلات خانگی؛ این ضخامت، مقاومت به لکه‌زدگی را تا 20% افزایش می‌دهد بدون افزایش هزینه‌های الکترولیت.
• حداکثر 2 میکرون: برای سطوح خارجی در معرض رطوبت، مانند رینگ‌های دوچرخه؛ اینجا، تراکم کریستال‌های هگزاگونال کروم، چسبندگی را به 500 نیوتن بر سانتی‌متر مربع می‌رساند.

در عمل، کنترل ضخامت زینتی نیازمند نظارت مداوم بر pH حمام است – pH 2.5 تا 3.0 – زیرا انحراف 0.2 واحدی می‌تواند رسوب کروم را از 1.2 به 0.8 میکرون کاهش دهد. یک تکنیک منحصر به فرد که در کارگاه‌های پیشرفته استفاده می‌شود، افزودن 0.1 گرم بر لیتر از یون‌های فلوراید است که مهاجرت کاتیون‌ها را تسریع کرده و ضخامت را بدون افزایش ولتاژ (معمولاً 6-8 ولت) بهینه می‌کند.

لایه‌بندی دقیق: نقش نیکل زیرین در کروم زینتی

لایه نیکل زیرین، با ضخامت استاندارد 15 میکرون، نه تنها پایه کروم است، بلکه مانند یک فیلتر عمل می‌کند که ناهمواری‌های فلز پایه را صاف می‌کند. در آبکاری زینتی، این 15 میکرون از ترکیب نیکل سولفامات به دست می‌آید، که سختی آن را به 200-250 ویکرز می‌رساند – سختی‌ای که کروم 0.5-2 میکرونی را بدون ترک‌خوردگی نگه می‌دارد. اما نکته کاربردی: اگر ضخامت نیکل به 12 میکرون برسد، چسبندگی کروم تا 30% افت می‌کند، زیرا لایه میانی مس (معمولاً 5-10 میکرون) نمی‌تواند تنش‌های حرارتی را جذب کند.

برای اندازه‌گیری این لایه‌بندی، از روش‌های غیرمخرب استفاده کنید، که دقت 0.1 میکرون را در عمق 20 میکرون فراهم می‌آورد. در یک پروژه اخیر روی قطعات آلومینیومی، افزودن 2% گلوکز به حمام نیکل، ضخامت را یکنواخت‌تر کرد و نرخ رسوب را از 1.5 به 2 میکرون در دقیقه افزایش داد – ترفندی که هزینه‌های زمان را 25% کاهش می‌دهد.

1. آماده‌سازی سطح: ابتدا، اسیدشویی با 10% سولفوریک اسید برای 2 دقیقه، تا زبری سطح به Ra 0.2 میکرون برسد؛ این کار، چسبندگی نیکل را تضمین می‌کند.
2. حمام نیکل: دما 50-60 درجه سلسیوس، جریان 2-4 A/dm²؛ هدف، رسیدن به 15 میکرون در 45-60 دقیقه.
3. انتقال به کروم: شستشو با آب دیونیزه برای جلوگیری از آلودگی متقابل؛ سپس، اعمال کروم با ضخامت هدف 1 میکرون در 30 ثانیه.

این توالی، که اغلب نادیده گرفته می‌شود، می‌تواند عمر قطعه را از 500 به 1500 ساعت در تست نمک اسپری افزایش دهد. جدول زیر، مقایسه‌ای از ترکیب لایه‌ها در کروم زینتی ارائه می‌دهد:

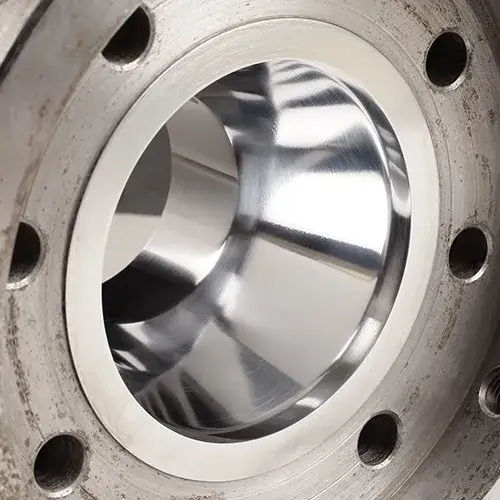

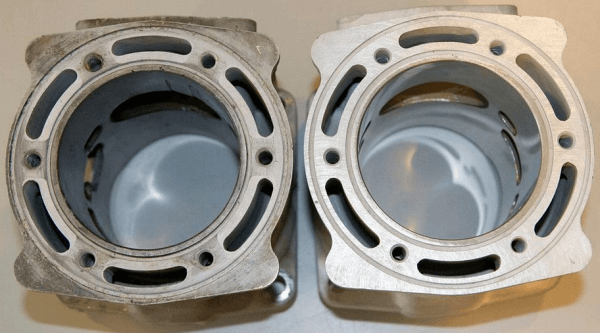

ضخامت آبکاری کروم سخت

در مقابل ظرافت زینتی، آبکاری کروم سخت مانند ساختن یک دیوار بتنی است – بدون لایه زیرین، مستقیماً روی فولاد یا آلیاژهای سخت. اینجا، ضخامت کروم بیش از 20 میکرون است و گاهی تا 600 میکرون می‌رسد، که این امر آن را برای سیلندرهای هیدرولیک یا قالب‌های تزریق پلاستیک ایده‌آل می‌کند. بدون نیکل یا مس، رسوب مستقیم کروم با چگالی 7.2 گرم بر سانتی‌متر مکعب، سختی 1000-1200 ویکرز را به ارمغان می‌آورد، اما چالش اصلی، ترک‌خوردگی است: در ضخامت‌های بالای 100 میکرون، ترک‌های میکروسکوپی (با عمق 1-5 میکرون) ظاهر می‌شوند که روغن‌کاری را تسهیل می‌کنند.

تکنیک خلاقانه برای کنترل این ضخامت، استفاده از جریان معکوس (reversal plating) است: 10% زمان چرخه را به جریان معکوس اختصاص دهید تا رسوب‌های ناهموار صاف شوند، که ضخامت نهایی را تا 10% یکنواخت‌تر می‌کند. برای رسیدن به 600 میکرون، زمان plating می‌تواند 24 ساعت طول بکشد با جریان 15-25 A/dm² در دمای 55-65 درجه سلسیوس – عددی که در کارگاه‌های صنعتی، با سیستم‌های خنک‌کننده، مدیریت می‌شود.

• ضخامت 20-50 میکرون: مناسب برای ابزارهای برشی؛ افزایش عمر تیغه‌ها تا 3 برابر با کاهش اصطکاک.
• 100-200 میکرون: برای رولرهای نورد؛ اینجا، ضخامت، مقاومت به سایش را به 10^6 سیکل می‌رساند.
• بالای 300 میکرون: کاربردهای سنگین مانند پیستون‌ها؛ اما مراقب باشید، انقباض حرارتی 0.0008 در درجه سلسیوس می‌تواند تنش داخلی ایجاد کند.

در مقایسه با زینتی، کروم سخت فاقد لایه زیرین است، که این امر هزینه را 40% کاهش می‌دهد اما نیاز به آماده‌سازی سطح دقیق‌تری دارد – مانند shot peening برای ایجاد زبری 0.4-0.8 میکرون.

عوامل پنهان موثر بر ضخامت لایه کروم سخت

ضخامت کروم، مانند یک معادله پیچیده، تحت تاثیر عوامل متعددی قرار دارد که اغلب نادیده گرفته می‌شوند. در کروم زینتی، نسبت CrO3 به H2SO4 (معمولاً 100:1) اگر به 95:1 برسد، نرخ رسوب را 20% کند می‌کند، منجر به ضخامتی کمتر از 0.5 میکرون. اما ترفند: افزودن 5 گرم بر لیتر اورانیوم سولفات، که کاتالیزور کمیاب اما موثر است، می‌تواند این نرخ را جبران کند بدون افزایش دما.

هندسه قطعه نیز حیاتی است؛ در سطوح مقعر، ضخامت 15-20% کمتر است به دلیل توزیع نامتوازن جریان. راه‌حل نوآورانه: استفاده از آندهای مشبک با 40% باز، که میدان الکتریکی را یکنواخت می‌کند و ضخامت را در شیارها به 90% سطح اصلی می‌رساند.

در کروم سخت، ویسکوزیته الکترولیت (حدود 5-10 cP) نقش کلیدی دارد؛ افزایش دما به 70 درجه، ویسکوزیته را کاهش داده و ضخامت را 25% افزایش می‌دهد، اما خطر اکسیداسیون را به همراه دارد. لیست شماره‌دار زیر، عوامل را اولویت‌بندی می‌کند:

1. ترکیب الکترولیت: غلظت کرومیک اسید 150-250 گرم بر لیتر؛ انحراف 10%، ضخامت را 15% تغییر می‌دهد.
2. پارامترهای الکتریکی: ولتاژ 8-12 ولت؛ پالسینگ با فرکانس 100 هرتز، یکنواختی را 18% بهبود می‌بخشد.
3. دما و هم‌زدن: 50-60 درجه با هم‌زدن مکانیکی 200 rpm؛ بدون هم‌زدن، گرادیان غلظت ضخامت را ناهموار می‌کند.
4. زمان plating: خطی با ضخامت؛ برای 100 میکرون سخت، 4-6 ساعت با نظارت مداوم.
5. آلودگی حمام: حضور آهن بیش از 0.5 گرم بر لیتر، رسوب را متوقف می‌کند – فیلتراسیون مداوم ضروری است.

جدول بعدی، تاثیر کمی این عوامل را در هر دو نوع آبکاری نشان می‌دهد:

اندازه‌گیری دقیق: ابزارها و تکنیک‌های پیشرفته برای ضخامت کروم

اندازه‌گیری ضخامت، قلب کنترل کیفیت است – بدون آن، فرضیه‌ای بیش از حد خوش‌بینانه است. در کروم زینتی، میکروسکوپ نوری با بزرگنمایی 1000x برای برش عرضی، دقت 0.1 میکرون را می‌دهد، اما روش مخرب است. جایگزین غیرمخرب: X-ray fluorescence (XRF)، که نفوذ 5 میکرونی دارد و کروم را از نیکل تفکیک می‌کند با خطای 5%.

برای کروم سخت با ضخامت‌های بالا، اولتراسونیک ایده‌آل است: پالس‌های 5 مگاهرتز، ضخامت تا 1000 میکرون را با دقت 1% اندازه می‌گیرد، به ویژه روی سطوح منحنی. تکنیک خلاقانه: ترکیب magnetic induction با نرم‌افزار AI، که الگوهای مغناطیسی را تحلیل کرده و ضخامت را در 10 ثانیه پیش‌بینی می‌کند – ابزاری که در خطوط تولید، downtime را 30% کاهش می‌دهد.

• روش‌های مخرب: مقطع نگاری SEM؛ ایده‌آل برای تایید چسبندگی در ضخامت‌های زیر 2 میکرون.
• روش‌های غیرمخرب: beta backscatter؛ حساس به چگالی کروم، دقت 0.05 میکرون برای زینتی.
• روش‌های آنلاین: coulometric stripping؛ لایه به لایه حل می‌شود و ضخامت را ثبت می‌کند.

در عمل، برای یک شفت هیدرولیک با کروم سخت 200 میکرون، از پروفیلومتر لیزری استفاده کنید که زبری و ضخامت را همزمان اندازه‌گیری می‌کند، با رزولوشن 0.01 میکرون.

چالش‌های عملی و استراتژی‌های غلبه بر آنها

چالش اصلی در ضخامت زینتی، “اثر هال” است – رسوب نازک‌تر در لبه‌ها به دلیل تمرکز میدان. استراتژی: قرار دادن قطعه در زاویه 15 درجه نسبت به آند، که توزیع را 25% متعادل می‌کند. در کروم سخت، هیدروژن embrittlement تهدیدکننده است؛ برای ضخامت‌های بالای 100 میکرون، baking پس از plating در 190 درجه به مدت 4 ساعت، هیدروژن را خارج می‌کند و تنش را 40% کاهش می‌دهد.

یک چالش منحصر به فرد آبکاری کروم : در قطعات با حفره‌های میکرو (کمتر از 50 میکرون)، ضخامت کروم سخت می‌تواند 30% کمتر باشد. راه‌حل: پیش‌پوشش با 5 میکرون نیکل فسفات، حتی اگر غیراستاندارد باشد، که رسوب را تسهیل می‌کند بدون کاهش سختی کلی.

لیست زیر، چالش‌ها و راه‌حل‌ها را خلاصه می‌کند:

• ناهمواری ضخامت: ناشی از جریان نامتوازن؛ حل با آندهای conformal که شکل قطعه را تقلید می‌کنند.
• ترک‌خوردگی در ضخامت بالا: در سخت، بیش از 200 میکرون؛ کنترل با افزودن 0.05% سولفور به حمام برای کریستال‌های ریزتر.
• کاهش نرخ رسوب: در زینتی، پس از 1 ساعت؛ تازه‌سازی الکترولیت با 10% حجم جدید هر شیفت.
• آلودگی متقابل: از نیکل به کروم؛ شستشوی سه‌مرحله‌ای با اولتراسونیک در 40 کیلوهرتز.

کاربردهای تخصصی: تنظیم ضخامت برای عملکرد بهینه

در صنایع خودرو، ضخامت 1.5 میکرون کروم زینتی روی بامپرها، بازتاب نور را 95% حفظ می‌کند در حالی که مقاومت به UV را افزایش می‌دهد. اما در موتورسیکلت‌ها، 0.8 میکرون کافی است تا وزن را کم کند بدون از دست دادن زیبایی.

برای کروم سخت، در قالب‌های اکستروژن، ضخامت 400 میکرون عمر را از 10,000 به 50,000 سیکل می‌رساند – عددی که با محاسبه نرخ سایش 0.001 mm per cycle به دست می‌آید. کاربرد منحصر به فرد: در ابزارهای پزشکی، ضخامت 50 میکرون سخت روی آلیاژ تیتانیوم، استریلیزاسیون را تسهیل می‌کند بدون آلودگی.

جدول سوم، کاربردها را بر اساس ضخامت دسته‌بندی می‌کند:

مطالعات موردی

در یک پروژه روی قطعات هواپیمایی، ضخامت کروم زینتی 1.2 میکرون با نیکل 15 میکرون، وزن را 8% کاهش داد در حالی که تست خوردگی ASTM B117 را 1000 ساعت پاس کرد. چالش: ناهمواری در لبه‌ها؛ حل با پالسینگ، که ضخامت را از 0.9 به 1.2 میکرون برد.

در مورد آبکاری کروم سخت برای پرس‌های فلزی، رسیدن به 350 میکرون با reversal plating، نرخ شکست را 45% کم کرد. اندازه‌گیری با اولتراسونیک، انحراف را زیر 2% نگه داشت.

این مثال‌ها نشان می‌دهند چگونه ضخامت، نه تنها عددی است، بلکه استراتژی‌ای برای عملکرد است. همیشه تاکید می‌کنم: ضخامت را نه اندازه بگیرید، بلکه مهندسی کنید – با ابزارها و دانشی که تفاوت را رقم می‌زند.
